溶着式レベルゲージ
J-3型 / J-3特殊型 / J-30型 / J-50型
SG-B型 / SG-P型 / SG-R型
金属製のタンクや圧力容器等に溶接で取り付け、内部の液位を直接見るタイプのレベルゲージです。
■最高使用圧力・最高使用温度
| シリーズ型式 | 最高使用圧力 | 最高使用温度 |
|---|---|---|
| J-3/J-3特殊/J-30/J-50型 | 1.0MPa | 260℃ |
| SG-B/SG-R/SG-P型 | 1.0MPa | 260℃ |
セールスポイント
Selling point
セールスポイント
Selling point
- 多様性
- ・ゲージ本体、ガスケット、ゲージグラスは使用条件によって適した材質が選択でき様々な流体に対応可能です。
- ・可視幅の種類が豊富です。(15/30/50mm)
- ・液位が見やすい反射式ゲージグラスも選択可能です。(J-3/J-3特殊型)
- ・ゲージ本体の裏側はタンク内面のRに合わせた加工も可能です。
標準寸法表（単式）
Standard dimension table - Single type
標準寸法表（単式）
Standard dimension table - Single type

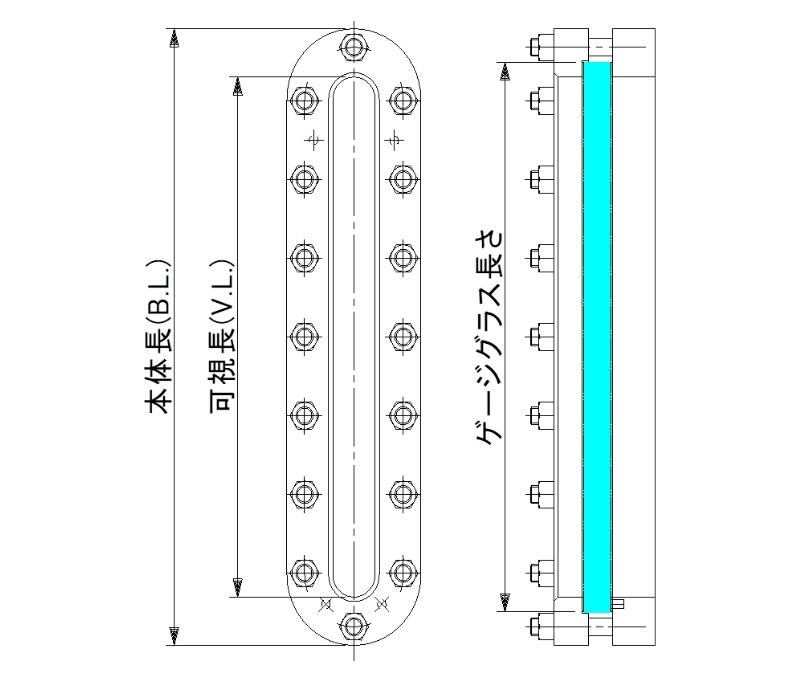

＜J-3型溶着式レベルゲージ 標準寸法表＞
＜J-3型溶着式レベルゲージ 標準寸法表＞
| ガラス番手 | ゲージグラス長さ | 可視長(V.L.) | 本体長(B.L.) |
|---|---|---|---|
| No.1B | 115 | 95 | 155 |
| No.2B | 140 | 120 | 180 |
| No.3B | 165 | 141 | 205 |
| No.4B | 190 | 166 | 230 |
| No.5B | 220 | 196 | 260 |
| No.6B | 250 | 226 | 290 |
| No.7B | 280 | 256 | 320 |
| No.300B | 300 | 276 | 340 |
| No.8B | 320 | 296 | 360 |
| No.9B | 340 | 316 | 380 |
| No.400B | 400 | 376 | 440 |
| No.450B | 450 | 426 | 490 |
| No.500B | 500 | 476 | 540 |
| No.530B | 530 | 506 | 570 |
＜J-3特殊型溶着式レベルゲージ 標準寸法表＞
＜J-3特殊型溶着式レベルゲージ 標準寸法表＞
| ガラス番手 | ゲージグラス長さ | 可視長(V.L.) | 本体長(B.L.) |
|---|---|---|---|
| No.6B | 250 | 226 | 300 |
| No.7B | 280 | 256 | 330 |
| No.300B | 300 | 276 | 350 |
| No.8B | 320 | 296 | 370 |
| No.9B | 340 | 316 | 390 |
| No.400B | 400 | 376 | 450 |
| No.450B | 450 | 426 | 500 |
| No.500B | 500 | 476 | 550 |
＜J-30型溶着式レベルゲージ 標準寸法表＞
＜J-30型溶着式レベルゲージ 標準寸法表＞
| 可視長(V.L.) | ゲージグラス長さ | 本体長(B.L.) |
|---|---|---|
| 250 | 270 | 315 |
| 300 | 320 | 365 |
| 340 | 405 | 360 |
| 350 | 370 | 415 |
| 400 | 420 | 465 |
| 440 | 505 | 460 |
| 450 | 470 | 515 |
| 500 | 520 | 565 |
＜J-50型溶着式レベルゲージ 標準寸法表＞
＜J-50型溶着式レベルゲージ 標準寸法表＞
| 可視長(V.L.) | ゲージグラス長さ | 本体長(B.L.) |
|---|---|---|
| 225 | 300 | 250 |
| 260 | 285 | 335 |
| 275 | 300 | 350 |
| 325 | 350 | 400 |
| 340 | 365 | 415 |
| 375 | 400 | 450 |
| 425 | 450 | 500 |
| 450 | 475 | 525 |
| 475 | 500 | 550 |
| 500 | 575 | 525 |
＜SG-B/SG-R/SG-P型溶着式レベルゲージ 標準寸法表＞
＜SG-B/SG-R/SG-P型溶着式レベルゲージ 標準寸法表＞
| 呼び径 | 可視窓径(V.D.) | ガラス寸法 | 外径(D) |
|---|---|---|---|
| 40A | φ40 | φ55×10t | φ90 |
| 50A | φ55 | φ70×10t | φ115 |
| 65A | φ65 | φ85×10t | φ130 |
| 80A | φ80 | φ100×12t | φ150 |
| 100A | φ100 | φ125×15t | φ175 |
| 125A | φ130 | φ160×19t | φ225 |
| 150A | φ150 | φ180×19t | φ245 |
| 200A | φ200 | φ240×25t | φ310 |
