高圧特殊型レベルゲージ
（反射式・透視式）
JH型 / TVH型
高圧用に当社独自で特殊設計された反射式・透視式レベルゲージです。
■最高使用圧力・最高使用温度
| シリーズ型式 | 最高使用圧力 | 最高使用温度 |
|---|---|---|
| JH型 | 18.0MPa | 200℃ |
| TVH型 | 18.0MPa | 200℃ |
セールスポイント
Selling point
セールスポイント
Selling point
- 安全性
- ・高いトルク値の締付てもゲージグラスが破損しない設計です。
- ・高圧ガス保安法に対応可能です。
- 多様性
- ・アキュムレーター用として多くの実績があります。
ラインナップ
Line-up
ラインナップ
Line-up

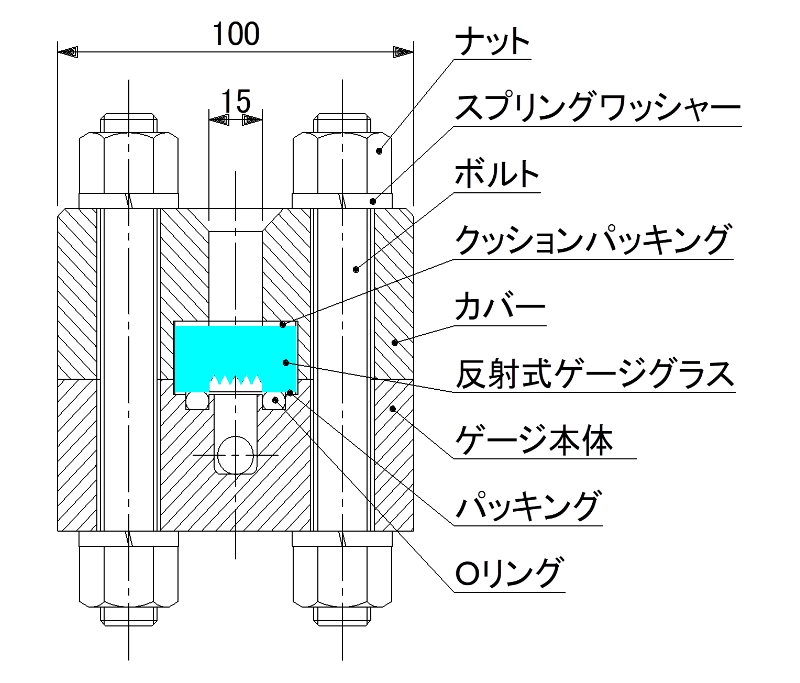

＜JH型 断面図＞

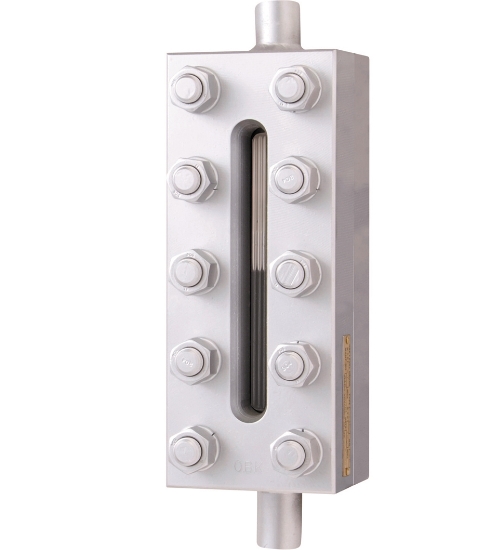

レベルゲージ JH型
- 接続タイプ
- フランジ・ネジ・ソケット
- 最高使用圧力
- 18.0MPa
- 最高使用温度
- 200℃
- 材質
- SF440A
- 取付長
- 370～1920mm

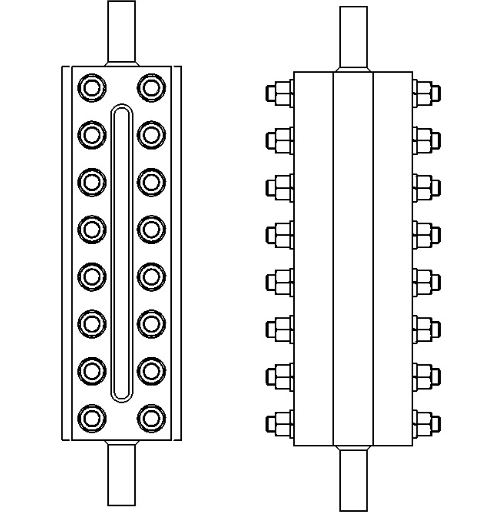

＜TVH型 断面図＞
レベルゲージ TVH型
- 接続タイプ
- フランジ・ネジ・ソケット
- 最高使用圧力
- 18.0MPa
- 最高使用温度
- 200℃
- 材質
- SF440A
- 取付長
- 370～1570mm
標準寸法表（単式）
Standard dimension table - Single type
標準寸法表（単式）
Standard dimension table - Single type

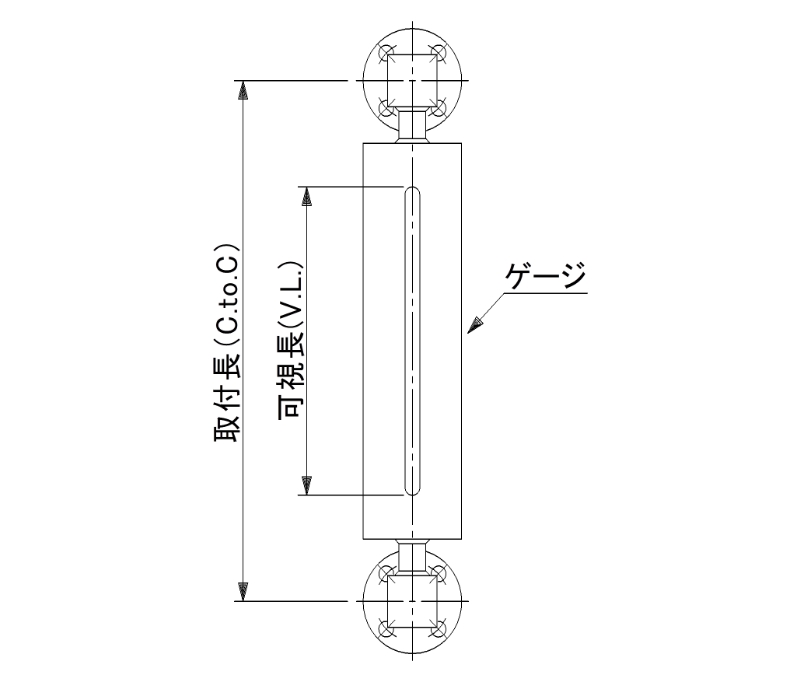

＜JH/TVH型レベルゲージ 標準寸法表＞
＜JH/TVH型レベルゲージ 標準寸法表＞
| ガラス番手 | ゲージグラス長さ | JH型 | TVH型 | ||
|---|---|---|---|---|---|
| 可視長(V.L.) | 取付長(C.to.C.) | 可視長(V.L.) | 取付長(C.to.C.) | ||
| No.4B | 190 | 166 | 370 | 166 | 370 |
| No.6B | 250 | 226 | 430 | - | - |
| No.300B | 300 | 276 | 480 | - | - |
| No.8B | 320 | 296 | 500 | - | - |
(注) 1.ゲージグラス寸法はJIS B 8211に準じます。 2.取付長は最小値としています。
標準寸法表（連成式）
Standard dimension table - Connection
標準寸法表（連成式）
Standard dimension table - Connection

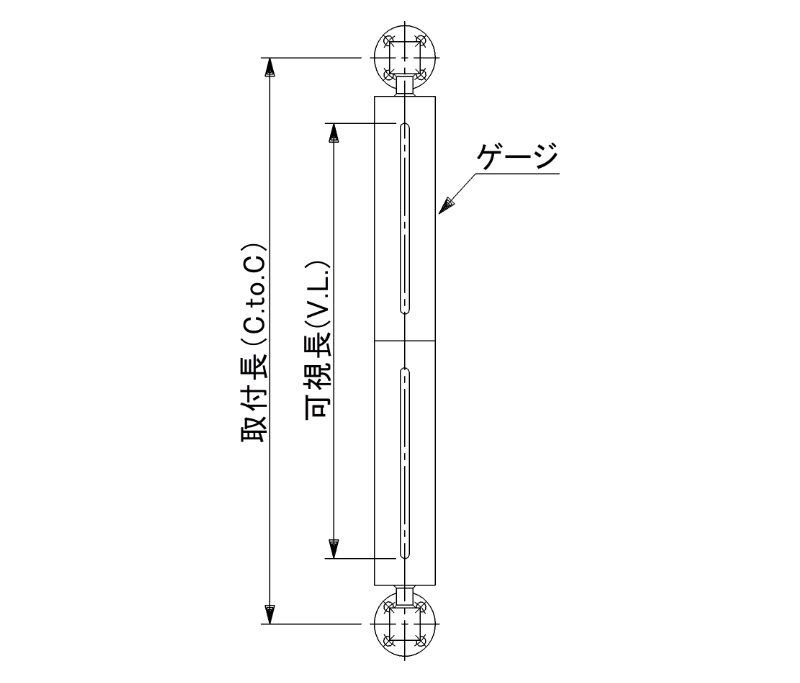

＜JH/TVH型レベルゲージ 標準寸法表＞
| ガラス番手 ×連成数 |
JH型 | TVH型 | ||
|---|---|---|---|---|
| 可視長(V.L.) | 取付長(C.to.C.) | 可視長(V.L.) | 取付長(C.to.C.) | |
| No.4B×2 | 417 | 625 | 417 | 625 |
| No.6B×2 | 537 | 745 | - | - |
| No.300B×2 | 637 | 845 | - | - |
| No.8B×2 | 677 | 885 | - | - |
| No.4B×3 | 668 | 875 | 668 | 875 |
| No.6B×3 | 848 | 1055 | - | - |
| No.300B×3 | 998 | 1205 | - | - |
| No.8B×3 | 1058 | 1265 | - | - |
| No.4B×4 | 919 | 1125 | 919 | 1125 |
| No.6B×4 | 1159 | 1365 | - | - |
| No.300B×4 | 1359 | 1565 | - | - |
| No.8B×4 | 1439 | 1645 | - | - |
(注) 1.ゲージグラス寸法はJIS B 8211に準じます。 2.取付長は最小値としています。
